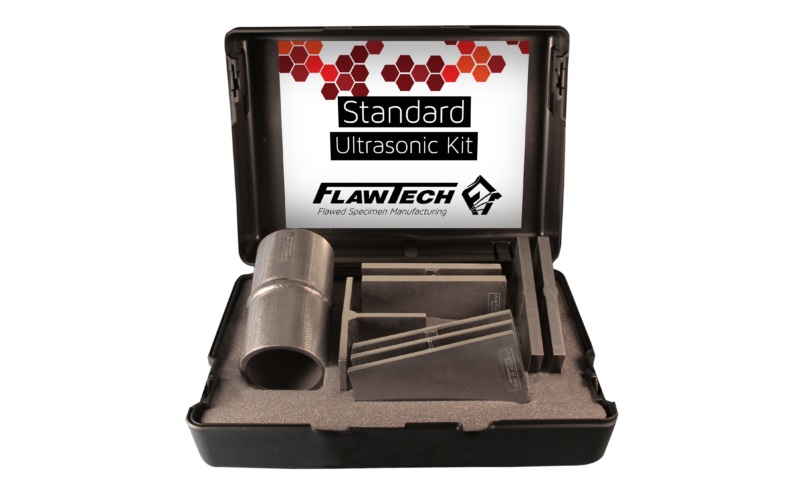

Štandardná sada UT (ultrazvukové skúšky)

8 plechov, 1 rúrka a 1 "T" vzorka

20 náhodne umiestnených diskontinuít (trhlín)



  • Materiál: uhlíková oceľ
  • Špecifikácia sady: 10 vzoriek
  • 4 plechy: cca. 9,53 mm T x 101,60 mm x 203,20 mm
  • 4 plechy: cca. 15,88 mm T x 101,60 mm x 203,20 mm
  • 1  "T" vzorka: cca. 9,53 mm T x 101,60 mm x 203,20 mm x 101,60 mm
  • 1 rúrka: cca. 101,60 mm Sch80 (8,56 mm stena)

  • Trhliny: 2 vzorky, 20 celkom
  • Vzorky sú baléne v 2 voľne prenášaných kufríkoch, spolu s dokumentáciou s "Flaw Truth" zdokumentovanou v CAD výkresoch so štandardnou toleranciou (+/-) 4 mm (0,150").
  • Pribalené dokumenty zahŕňajú: certifikát o zhode, CAD výkresy a skúšobné listy
  • 2 kufríky na prenos: cca. 152,40 mm x 406,40 mm x 508 mm každý
  • Hmotnosť: ~31,75 kg



Zahrnuté chyby:

  • 10. trhlina v základnom materiáli v teplom ovplyvnenej oblasti tzv. "studená trhlina" v jednoduchom zvare
  • 12. trhlina koreňa v jednoduchom zvare
  • 15. stredová trhlina v jednoduchom zvare (pod povrchom)
  • 16. obvodová trhlina v jednoduchom zvare
  • 17. priečna trhlina v jednoduchom zvare
  • 18. trhlina v základnom materiáli v jednoduchom zvare (vrchná teplom ovplyvnená oblasť)
  • 30. pórovitosť v dvojitom zvare (pod povrchom)
  • 31. pórovitosť - kútový zvar (pod povrchom)
  • 34. samostatný plynový pór v jednoduchom zvare
  • 37. trosková vtrúsenina v jednoduchom zvare (oblasť drážky zvaru)
  • 38. trosková vtrúsenina - kútový zvar (oblasť koreňa)
  • 50. laminácia v jednoduchom zvare (základná materiál)
  • 52. studený spoj v jednoduchom zvare (oblasť prevýšenia zvaru)
  • 55. studený spoj v jednoduchom zvare (poškodenie povrchu koreňa)
  • 56. neprevarený koreň v jednoduchom zvare
  • 57. neprevarený koreň v dvojitom zvare
  • 59. neúplné vyplnenie zvaru (oblasť prevýšenia zvaru)



Detail na stiahnutie v PDF TU!
