O praktických skúškach:
- Praktické skúšobné vzorky sú väčšie ako vzorky zahrnuté v štandardných sadách.
- Prispôsobte svoju sadu ... kúpa 1, 2, 3 alebo 12.
- Vlastné skúšobné vzorky sú k dispozícii na požiadanie.

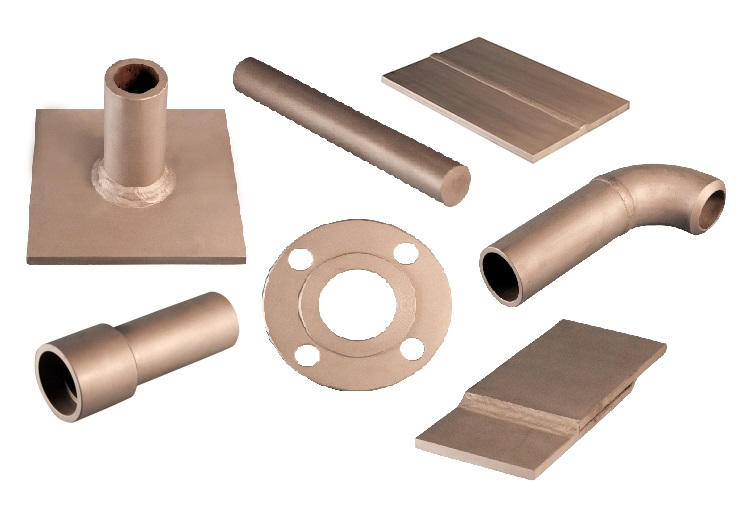

Pracovné skúšobné vzorky sú navrhnuté tak, aby:
- Zvýšili odbornú prípravu a kvalifikáciu pracovníkov úrovne I a II vzhľadom na ANT-TC-1A, EN ISO 9712:2022 a PNC.
- Pomocou základnej detekcie chýb, dimenzovania a interpretácie pomocou bežných zváracích geometrií a typov chýb.
Plechy a tabuľky
- cca. 19,07 mm x 203,20 mm x 254 mm
- Hmotnosť produktu: 8,62 kg
- Vlastné skúšobné vzorky sú k dispozícii.

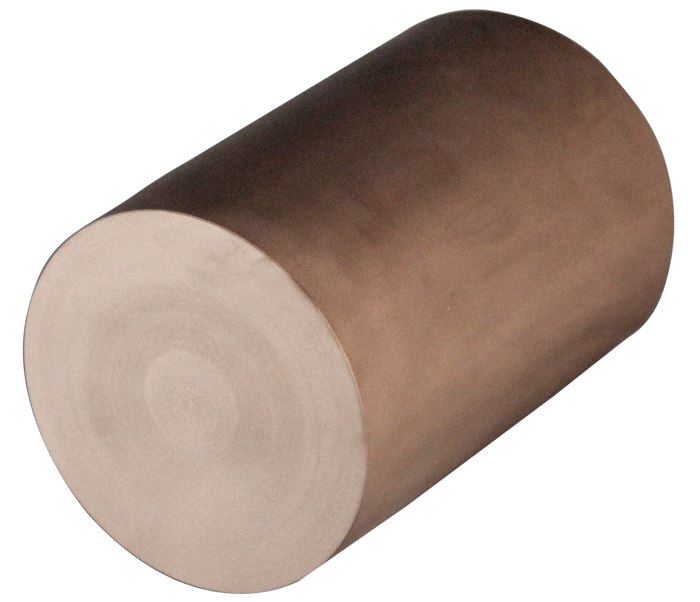

Tyče
- cca. 38,10 mm vonkajší priemer x 304,80 mm
- Hmotnosť: ~3,18 kg
- Vlastné skúšobné vzorky sú k dispozícii.
- cca. 101,60 mm vonkajší priemer x 152,40 mm dĺžka
- Hmotnosť: ~11,76 kg
L/R 90° koleno na rúrke
- cca. 50,80 mm rúrka Sch160 x 152,40 mm dĺžka po koleno
- Hmotnosť: ~3,63 kg
Uzol ne doske
- cca. 50,80 mm rúrka Sch160 na 9,525 mm x 203,20 mm x 203,20 mm doska
- Hmotnosť: ~5,44 kg
Zvar dutiny rúrky
- cca. 50,80 mm rúrka Sch160 x 152,40 mm dĺžka na pripojenie dutiny
- Hmotnosť: ~3,18 kg
Plechy s jednoduchým zvarom
- cca. 12,70 mm x 203,20 mm x 150,80 mm
- Hmotnosť: ~7,26 kg
- cca. 25,40 mm x 152,40 mm x 254 mm
- Hmotnosť: ~11,34 kg
Zvarená rúrka
- cca. 101,60 mm Sch160 x 203,20 mm
- Hmotnosť: ~7,71 kg

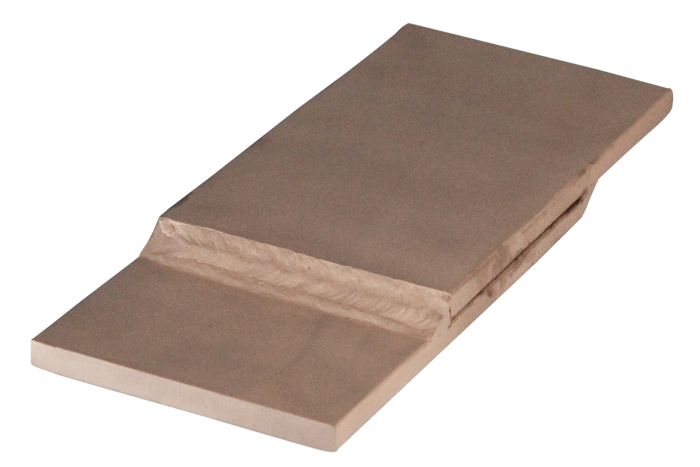

Preplátovaný spoj
- cca. 12,70 mm x 150,80 mm x 152,40 mm
- Hmotnosť: ~7,26 kg

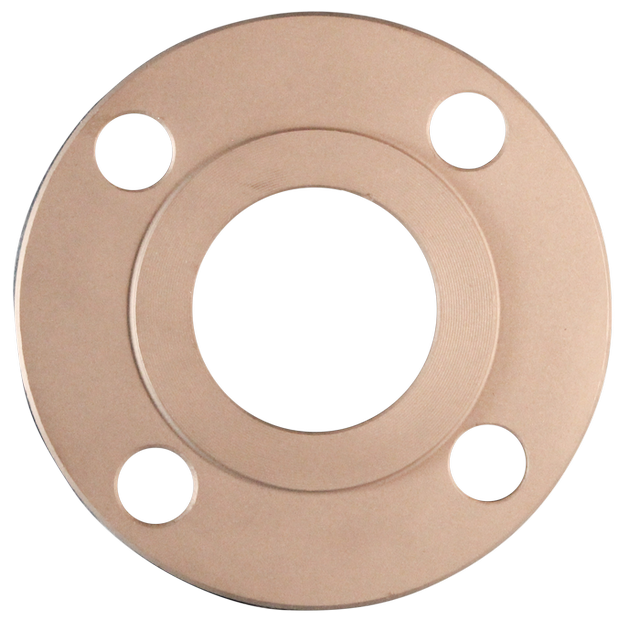

Príruba (výkovok)
- cca. 152,40 mm vonkajší priemer x 19,05 mm T
- Hmotnosť: ~2,72 kg
Zvarené „T“
- cca. 12,70 mm x 203,20 mm x 203,20 mm x 101,60 mm
- Hmotnosť: ~4,08 kg
Špecifikácie pre všetky uvedené vzorky:
- Materiál: uhlíková oceľ
- Trhliny: 3, náhodne umiestnené
- Štandardná tolerancia: +/- 0,150" (4 mm)
- Pribalené dokumenty zahŕňajú: certifikát o zhode, CAD výkresy a skúšobné listy
