Pokročilé vzorky na MT/PT

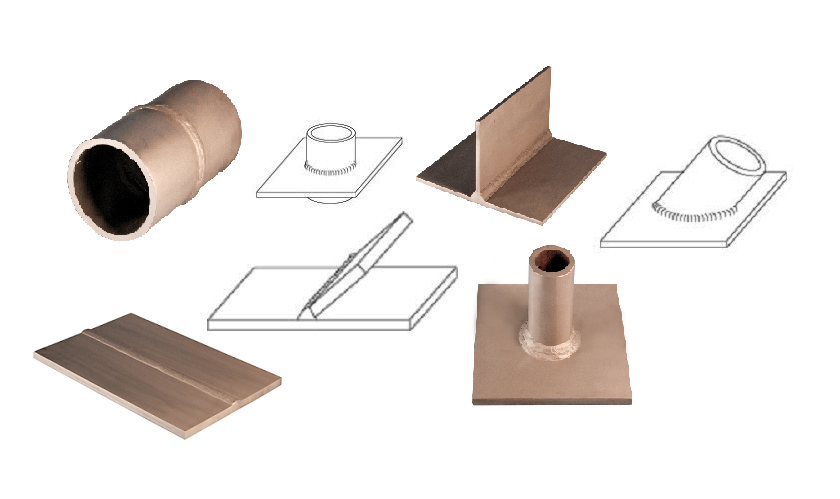

Plechy s jednoduchým zvarom

  • cca. 9,53 mm x 304,80 mm x 304,80 mm – MT
  • cca. 9,53 mm x 304,80 mm x 304,80 mm - PT



Rúrky s jednoduchým zvarom

  • cca. 304,80 mm Sch40 (10,31 mm stena) x 304,80 mm
  • cca. 101,60 mm Sch10 (3,05 mm stena) x 304,80 mm
  • cca. 101,60 mm Sch80 (8,56 mm stena) x 304,80 mm
  • cca. 152,40 mm Sch80 (10,97 mm stena) x 304,80 mm
  • cca. 203,20 mm Sch10 (3,76 mm stena) x 304,80 mm
  • cca. 203,20 mm Sch40 (8,18 mm stena) x 304,80 mm



Zvarené „T“ s jednoduchým zvarom

  • cca. 9,53 mm x 152,40 mm x 152,40 mm x 304,80 mm



Y-spoj

  • cca. 9,53 mm x 152,40 mm x 152,40 mm x 304,80 mm
  • 45° Y-spoj



Uzol na doske

  • cca. 254 mm Sch60 (12,70 mm stena) x 254 mm uzol s 12,70 mm x 406,40 mm x 406,40 mm doska
  • Uzol je 90°, "Set On" uzol



Y-uzol na doske

  • cca. 203,20 mm Sch60 x 254 mm rúrka na 12,70 mm x 508 mm x 508 mm doska @ 45°



Dýza na doske

  • cca. 203,20 mm Sch60 (10,31 mm stena) x 254 mm otvor s 12,70 mm x 406,40 mm x 406,40 mm doska
  • Otvor je 90°, "Set Trough" otvor



Špecifikácie pre všetky uvedené vzorky:

  • Väčšie ako praktické skúšobné vzorky
  • Materiál: uhlíková oceľ
  • Jednoduchý tvar V zvaru
  • Trhliny: 3 na vzorku, náhodne umiestnené
  • Rozlíšená tolerancia vzoriek: +/- 0,080" (2,03 mm)
  • Pribalené dokumenty zahŕňajú: certifikát o zhode a CAD výkresy
  • Vlastné rozšírené vzorky sú k dispozícii - kontaktujte nás pre viac informácií a cenovú ponuku.
