Polohovacie zariadenia

Viď nižšie elipsové kliešte, magnetické polohovadlá a centrovanie zariadení určené pre mechanické polohovanie zdrojov gamarádiografie, a tiež pružné pásky za účelom stanovenia priemyselných filmov.

Naše elipsové kliešte:

  • hydraulické alebo mechanické upínanie;
  • montážny hranol pre zdroje vývodu až Ø18,5 mm s vonkajším priemerom
  • ako aj s kolimátory nosného trámu
  • ak máte zvláštne prianie - kontaktujte nás

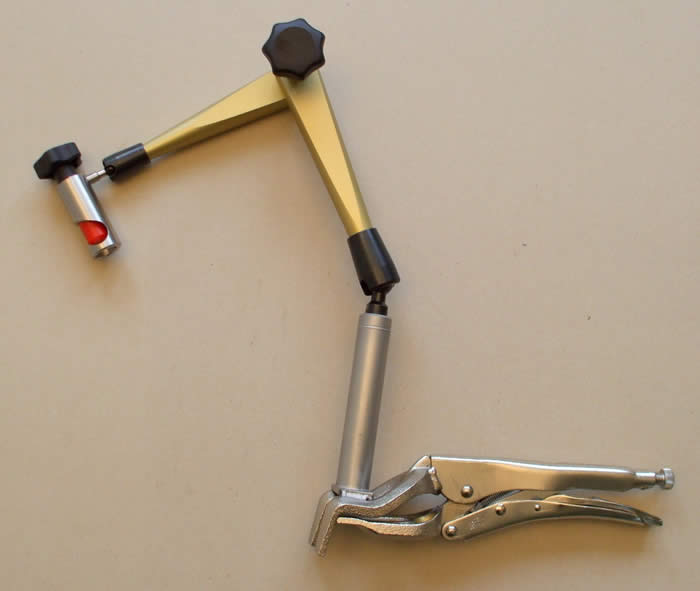

Dvojkĺbové úchytné rameno 460

hydraulické kliešťové uchytenie na potrubia Ø10 - 90 mm, dosah ramena 0 - 460 mm

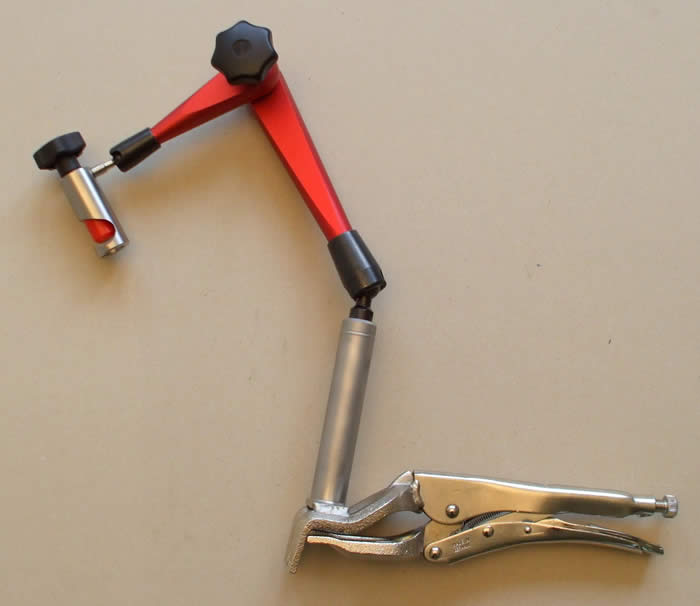

Dvojkĺbové úchytné rameno 560

hydraulické kliešťové uchytenie na potrubia Ø10 - 90 mm, dosah ramena 0 - 560 mm







Dvojkĺbové úchytné rameno 510

mechanické kliešťové uchytenie na potrubia Ø10 – 90 mm, dosah ramena 0 - 510 mm

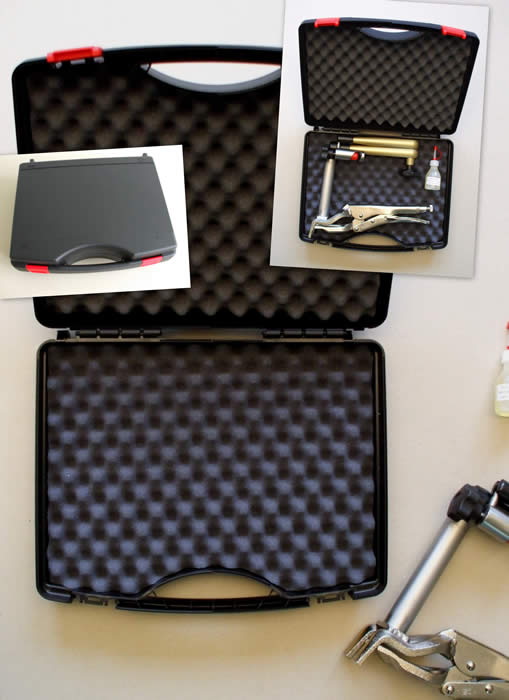

Transportný kufor pre elipsové kliešte

PP plast a penová vložka











TIP: Hydraulické alebo mechanické?
Hydraulický systém generuje silné upínacie sily už pri mierne dotiahnutej hlavici. V porovnaní s tým je potrebná oveľa väčšia ručná sila pôsobiaca na mechanické upnutie, aby sa spoje utiahli. Avšak, mechanický systém vyžaduje menej údržby a môže byť použitý aj pri vysokej teplote.

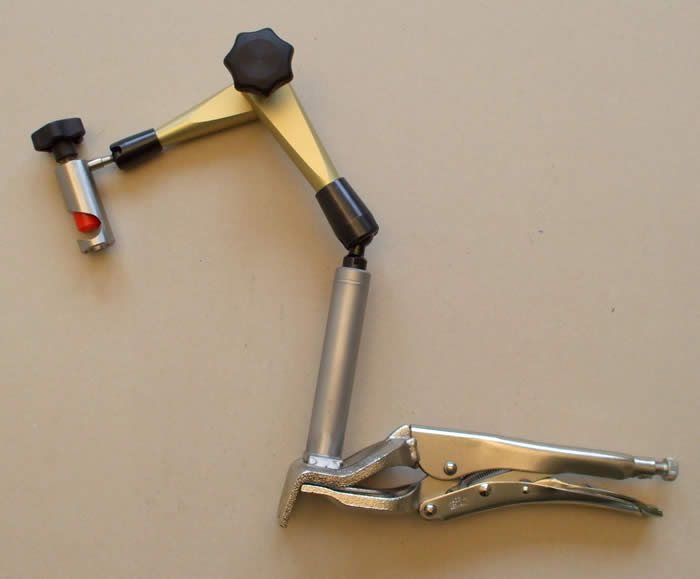

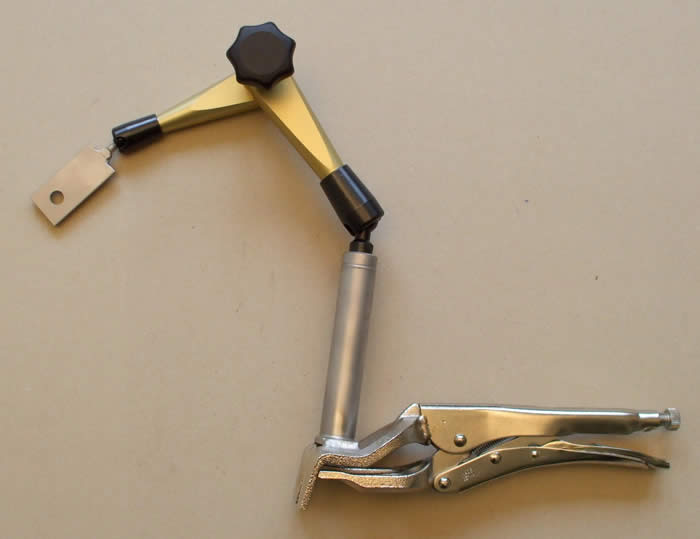

Dvojkĺbové úchytné rameno HP hydraulická podpora

montážna doska (nerez) 60x30x4 mm s otvorom Ø10 mm, FFD 0 - 460 mm pre priemery rúr 10 - 90 mm

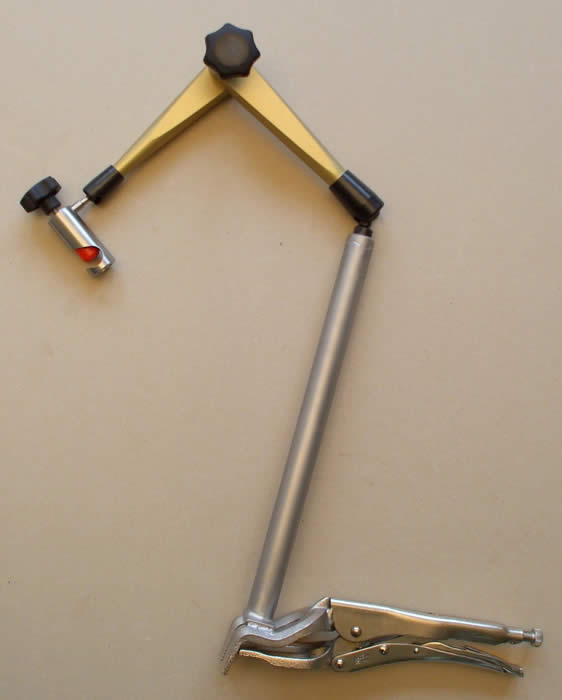

Dvojkĺbové úchytné rameno  750P hydraulická podpora

montážna doska, FFD 200 - 750 mm pre priemery rúr 10 - 90 mm

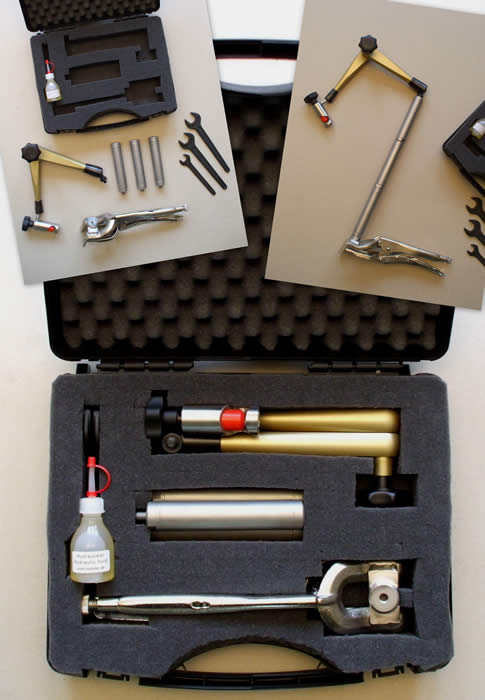

Dvojkĺbové úchytné rameno  konštrukčná sada 830, 5-dielna sada

pre rúry 10 - 90 mm s vonkajším priemerom, FFD 0 - 830 mm

prepravný kufor a potrebné nástroje pre montáž (3x kľúč)

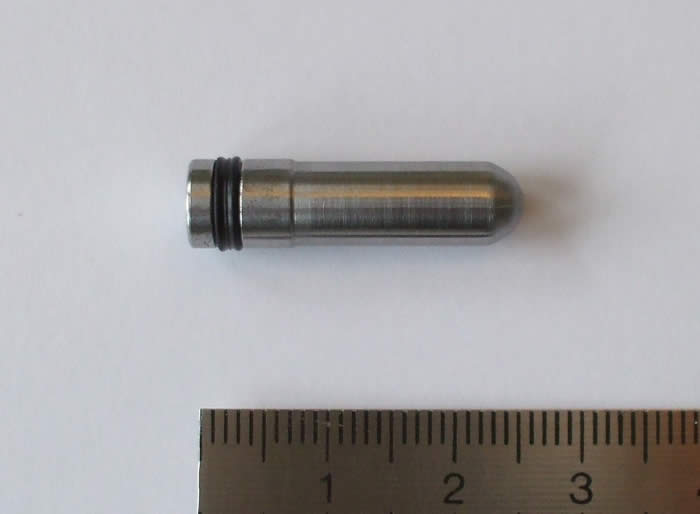

Hydraulický piest

s tesniacim krúžkom Ø 7 mm (náhradný diel)

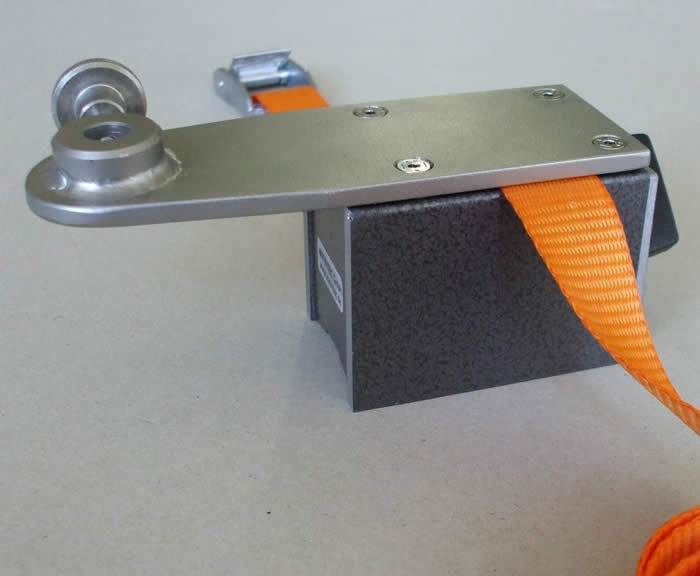

Silný magnetický pozicionér SBA, s montážnym hranolom







Magnetická podložka s kolimátorom držiaka dosky a bezpečnostné napnutie pásu, prepínateľný magnet pre rúry do 100 mm s vonkajším priemerom. Pomoc polohovania pre kolimátory.



Polohovací pás pre kolimátor

nemagnetické alebo potiahnuté rúry s vonkajším priemerom 100 - 400 mm





Podporná tyč

predstavuje blokovacie zárezy, kovania pre 06-0120 a 06-0150

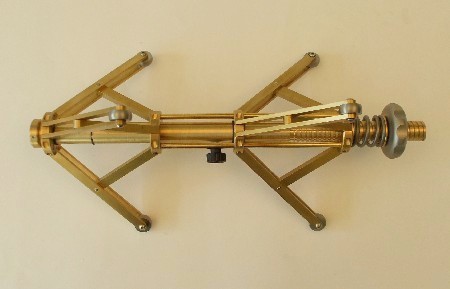

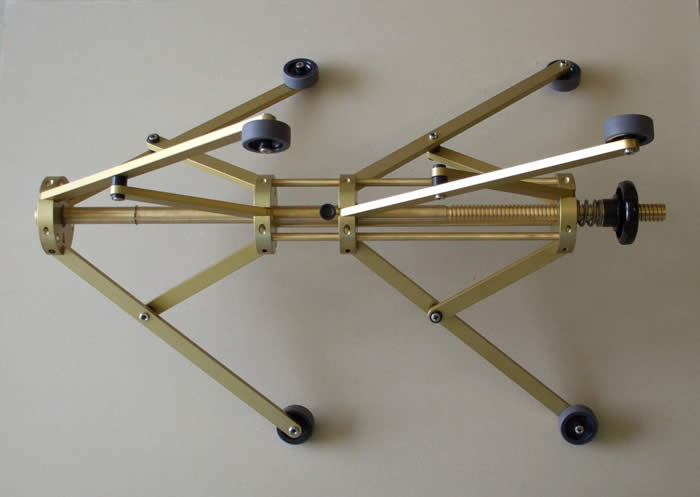

Centrovacie zariadenie 1.0

pre rúry s vnútorným priemerom 90 - 310 mm  (3.5"- 12")






Centrovacie zariadenie 1.1

pre rúry s vnútorným priemerom 105 - 420 mm (4"- 16")

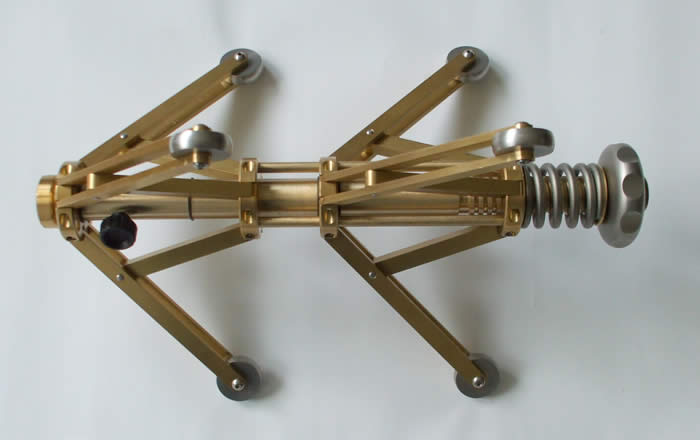

Centrovacie zariadenie 1.2

krátka verzia, dĺžka 340 mm

pre rúry s vnútorným priemerom 90- 318 mm (3.5“ – 12.5“)



Centrovacie zariadenie 2.1

pre rúry s vnútorným priemerom 250-900 mm (10“ – 35“)







TIP: Centrovacie zariadenia rúre

Tieto centrovacie zariadenia sú určené na použitie ako mechanická pomoc polohy pre zdroje gamarádiografie v potrubí. Tlak na pružnosť ramien je nastaviteľný. Ako doplnkové príslušenstvo je potrebný príslušný dlhý zdroj vývodu, korešpondujúci typu gama žiareniu projektora, ktorý sa používa. Zdroj vývodu môže byť jednoducho kĺzajúci cez centrovacie zariadenie a zaistí sa pomocou stredovej skrutky.

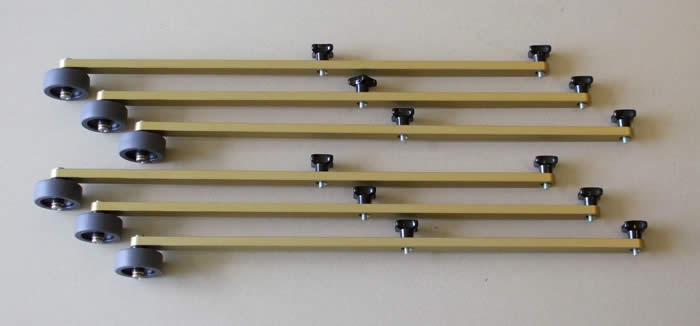

Rozšírenie pre centrovanie zariadenia 2.1

pre potrubie s vnútorným priemerom 900 - 1400 mm (35"- 55")

6 častí, vybavených s valčekmi, ľahko naskrutkovateľných na základné ramená

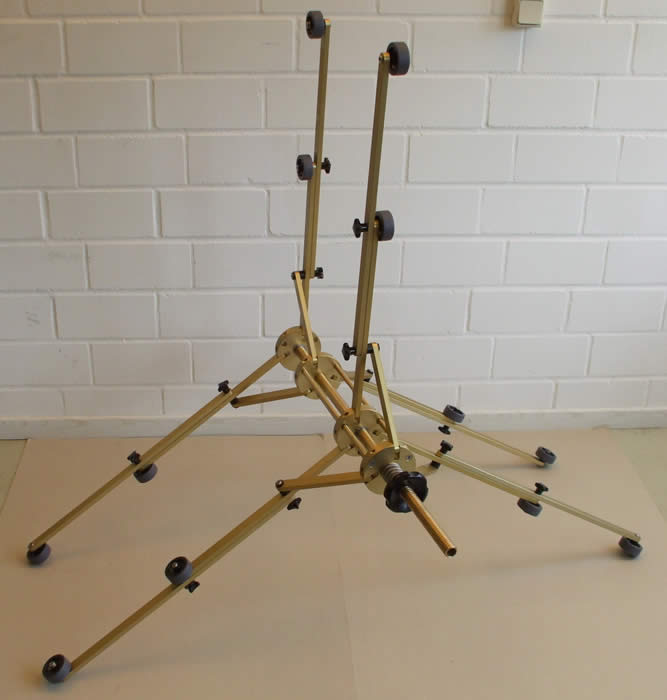

Príklad použitia:

Centrovacie zariadenie 2.1 s rozšírením

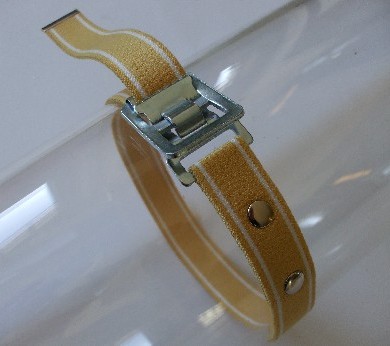

Pružný pásik s upínacími sponami,

upevňovací popruh na opravu priemyselných filmov

Balenie:

Dĺžka 0,5 m

Dĺžka 1,0 m

Dĺžka 1,5 m

Dĺžka 2,0 m


Iné dĺžky podľa priania.



Poznámka: Ak ste nenašli elipsové kliešte, ktoré potrebujete, je možné ich po konzultácii vyrobiť podľa požiadavky.





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: ndesolutions@ndesolutions.sk
alebo využite formulár "Cenová ponuka" vpravo dole.
