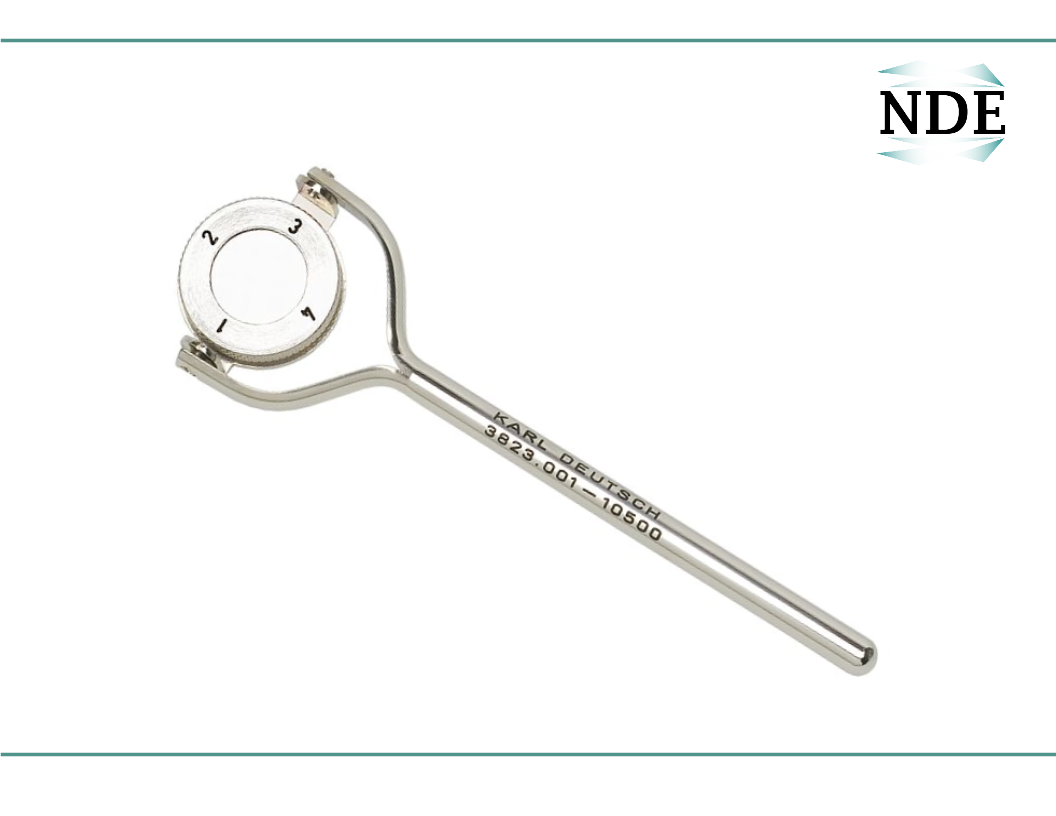

Bertholdova mierka

Dôkaz o dostatočnej sile poľa a smere magnetizácie.



Mäkký železný valec je oddelený do štyroch sektorov rozdielom cca. 0.15 mm šírky, tak že - pri pohľade zhora - sa objaví krížový slot. Horná strana valca je vybavená tenkou neferomagnetickou kovovou fóliou.



Dôkaz sily poľa

Uloženie skúšobného telesa na magnetizovanú vzorku a časť siločiar magnetického poľa pretekať cez mäkký železný valec. Po sterilizácii magnetickej práškovej suspenzie sa objaví jeden alebo druhý otvor krížového slotu na fólii v závislosti na dostatočnej magnetizácii.



Smer magnetizácie

Skúšobné telesá sa zvoľna pohybujú okolo svojej kolmej osi, kým indikácia o jednom z otvorov ukazuje významné maximum. Vyhodnotený smer magnetizácie prechádza kolmo na obraz vytvoreného otvoru.



Technické údaje

Priemer                     20 mm

Výška                         5 mm

Šírka trhlín                 95 mm
